Utillajes para la inserción de tubos

Diseño y fabricación de 14 utillajes para diferentes tubos de refrigeración del automóvil.

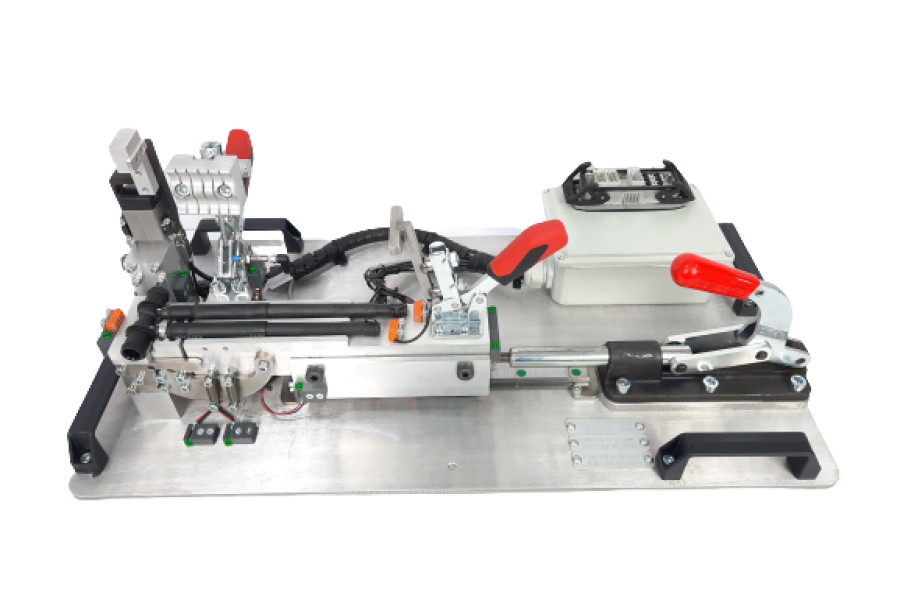

La función del utillaje es facilitar la inserción de un tubo de plástico rígido en un tubo de goma siempre en la misma posición, en ángulo y distancia.

Existen referencias simples, dobles e incluso de triple inserción en un mismo utillaje.

El operador debe colocar cada parte del tubo en unas cunas diseñadas con la geometría copiada del tubo para que éste encaje perfectamente, fabricadas en impresión 3D y/o mecanizado CNC.

Una de las partes del tubo se coloca en un soporte fija y la otra en un carro móvil que mediante una palanca realiza el movimiento de inserción.

Se han colocado sistemas de detección, como bridas neumáticas, sensores inductivos, fibras ópticas, fotocélulas…. Para asegurar la colocación de todos los componentes de tubo y el correcto ensamblaje de éstos.
